Datos del producto:
|
| Nombre de producto: | Sensor ultrasónico del transductor | Dimensión: | 50*17*6.5m m |
|---|---|---|---|
| Diámetro externo: | 50m m | Sensibilidad: | Alto |
| Uso: | discos de cerámica para el soldador ultrasónico | Palabra clave: | anillo de cerámica piezoelectronic Pzt8 |
| Resaltar: | Soldador ultrasónico Piezo Ceramic Ring,Anillo de cerámica piezoeléctrico Pzt8,Anillo de cerámica piezoeléctrico del transductor ultrasónico |
||

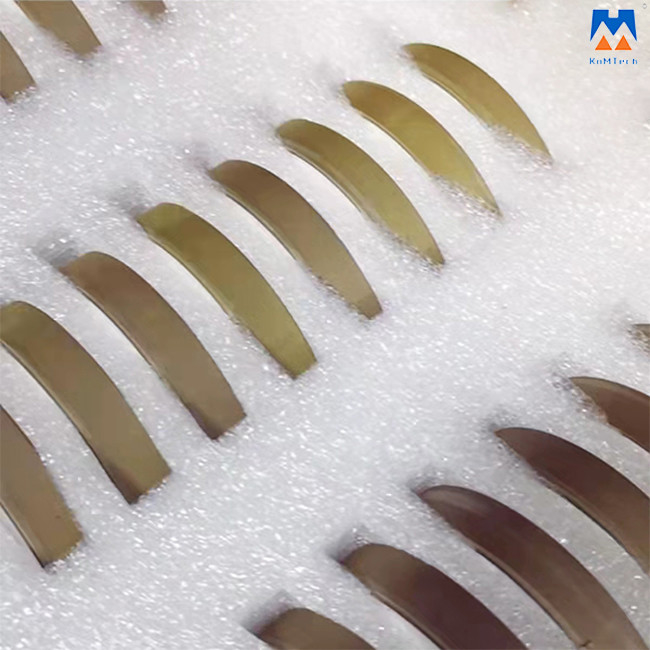

sensor ultrasónico del transductor de 50*17*6.5m m Ring Pzt 8 de cerámica piezoeléctricos para el soldador ultrasónico
¿cómo haga los materiales de cerámica piezoeléctricos trabajan?
La placa de cerámica piezoeléctrica es el componente principal de la placa del zumbador (dispositivo), así que se llama un elemento piezoeléctrico. La razón por la que las placas de cerámica piezoeléctricas pueden emitir el sonido de emitir un sonido breve y agudo es utilizar el principio de efecto piezoeléctrico. El efecto piezoeléctrico tiene un efecto piezoeléctrico positivo y clases inversas del efecto piezoeléctrico dos.
Efecto piezoeléctrico: cuando el microprocesador de cerámica piezoeléctrico se aplica a una fuerza externa, el microprocesador piezoeléctrico producirá una carga eléctrica, este fenómeno se llama el efecto piezoeléctrico positivo; Por el contrario, cuando el campo eléctrico se aplica a la placa piezoeléctrica, la placa de cerámica piezoeléctrica producirá la deformación mecánica, y su tensión es proporcional a la fuerza del campo eléctrico, que se llama el efecto piezoeléctrico inverso, cuanto más fuerte es la intensidad de campo eléctrico, mayor es la amplitud de la vibración. Este fenómeno se llama el efecto piezoeléctrico inverso: la voltaje-presión y toda clase de dispositivos de cerámica piezoeléctricos trabajan usando esta característica.
¿dónde está la cerámica utilizó?
Un cierto uso de cerámica piezoeléctrico:
1. transductor de la limpieza ultrasónica
2. transductor de la soldadura ultrasónica
3. transductor ultrasónico de la belleza
4. transductor subacuático ultrasónico
5. transucer sumergible ultrasónico
6. transductor que defiende ultrasónico
7. transductor que corta ultrasónico
8. transductor ultrasónico de la atomización
9. emulsor ultrasónico
Parámetros técnicos:
| Nombre de producto | Discos de cerámica piezoeléctricos |
| Dimensión externa | 50m m |
| Dimensión interna | 17m m |
| Grueso | 6.5m m |
| Sensibilidad | Alto |
| Medio de medición | Sólido |
| Uso | discos de cerámica para el convertidor de la soldadura ultrasónica |
Otros modelos disponibles:
| Modelo | Capacitancia | Pérdida | Frecuencia resonante | Factores de acoplamiento | Factor de calidad mecánico |
| CT (PF) | tgδ (%) | Fs (kilociclo) | KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modelo | Capacitancia | Pérdida | Frecuencia resonante | Factores de acoplamiento | Factor de calidad mecánico |
| CT (PF) | tgδ (%) | Fs (kilociclo) | KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Características:
* buena estabilidad
* alta sensibilidad
* de pocas calorías
* alta eficacia de la vibración
Materiales piezoeléctricos de discos de cerámica piezoeléctricos: PZT4, PZT5, PZT8, u otros materiales piezoeléctricos requeridos.
Los anillos de cerámica piezoeléctricos Pzt8 se pueden también modificar para requisitos particulares, si usted necesita otros tamaños de anillos de cerámica piezoeléctricos, no dude en para entrarnos en contacto con.
