Datos del producto:
|
| Nombre de producto: | Anillo de cerámica piezoeléctrico | Dimensión: | 35*15*5 |
|---|---|---|---|
| Grueso: | 5m m | Sensibilidad: | Alto |
| Color: | Amarillo | Uso: | anillo de cerámica para la máquina de la máscara de la soldadura ultrasónica |
| Resaltar: | anillo de cerámica piezoeléctrico de 35X15X5m m,anillo de cerámica piezoeléctrico del grueso de 5m m,Anillos de cerámica de la máquina de la máscara de la soldadura ultrasónica |
||
Transductor de cerámica piezoeléctrico del anillo 35*15*5m m para la máquina de la máscara de la soldadura ultrasónica
Parámetros técnicos:
| Nombre de producto | Anillo de cerámica piezoeléctrico |
| Dimensión externa | 35m m |
| Dimensión interna | 15m m |
| Grueso | 5m m |
| Sensibilidad | Alto |
| Medio de medición | Sólido |
| Uso | anillo de cerámica para el transductor de la soldadura ultrasónica |
Otros modelos disponibles:
| Modelo | Capacitancia | Pérdida | Frecuencia resonante | Factores de acoplamiento | Factor de calidad mecánico |
| CT (PF) | tgδ (%) | Fs (kilociclo) | KP (%) | Qm | |
| RSP-43-Φ10×Φ5×2 | 350 | 0,3 | 142 | 60 | 1000 |
| RSP-43-Φ13×Φ5.3×2.2 | 580 | 0,3 | 116 | 60 | 1000 |
| RSP-43-Φ15×Φ6×2 | 900 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ15×Φ6×3 | 600 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ15×Φ6×4 | 450 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ25×Φ10×5 | 1000 | 0,3 | 60,9 | 60 | 1000 |
| RSP-43-Φ30×Φ15×5 | 1285 | 0,3 | 47 | 60 | 1000 |
| RSP-43-Φ35×Φ15×5 | 1905 | 0,3 | 42,6 | 60 | 1000 |
| RSP-43-Φ38×Φ12.7×6 | 2035 | 0,3 | 42 | 60 | 1000 |
| RSP-43-Φ38×Φ15×5 | 2320 | 0,3 | 40,2 | 60 | 1000 |
| RSP-43-Φ38×Φ15×6.5 | 1785 | 0,3 | 40,2 | 60 | 1000 |
| RSP-43-Φ40×Φ15×5 | 2620 | 0,3 | 38,7 | 60 | 1000 |
| RSP-43-Φ49×Φ23×6 | 2820 | 0,3 | 29,6 | 60 | 1000 |
| RSP-43-Φ50×Φ17×6.5 | 3240 | 0,3 | 31,8 | 60 | 1000 |
| RSP-43-Φ50×Φ17×7.5 | 2805 | 0,3 | 31,8 | 60 | 1000 |
| RSP-43-Φ50×Φ20×6 | 3330 | 0,3 | 30,5 | 60 | 1000 |
| Modelo | Capacitancia | Pérdida | Frecuencia resonante | Factores de acoplamiento | Factor de calidad mecánico |
| CT (PF) | tgδ (%) | Fs (kilociclo) | KP (%) | Qm | |
| RSP-43-Φ50×Φ20×7 | 2855 | 0,3 | 30,5 | 60 | 1000 |
| RSP-43-Φ50×Φ23×6.5 | 2890 | 0,3 | 29,2 | 60 | 1000 |
| RSP-43-Φ50×Φ23×7.5 | 2505 | 0,3 | 29,2 | 60 | 1000 |
| RSP-43-Φ60×Φ30×10 | 2570 | 0,3 | 22,7 | 60 | 1000 |
| RSP-43-Φ25×2-S | 2975 | 0,3 | 168 | 60 | 1000 |
| RSP-43-Φ25×2.2-S | 2700 | 0,3 | 168 | 60 | 1000 |
| RSP-43-Φ50×3.5-S | 5930 | 0,3 | 42 | 60 | 1000 |
| RSP-43-Φ50×5-S | 4150 | 0,3 | 42 | 60 | 1000 |
| RSP-43-90×14×8-∠5 | 1960 | 0,3 | 17,5 | 60 | 1000 |
| RSP-43-85×14×8.5-∠4 | 1710 | 0,3 | 18,6 | 60 | 1000 |
| RSP-43-80×14×9-∠3 | 1490 | 0,3 | 19,7 | 60 | 1000 |
| RSP-43-80×14×12-∠3 | 1110 | 0,3 | 19,7 | 60 | 1000 |
Usted aplica la presión en la placa de cerámica y hay una cierta tensión, y crea una polaridad opuesta de la carga en ambos extremos y eso es cómo pasa a través del lazo y se convierte en una corriente eléctrica. Este efecto se llama piezoeléctrico.
De cerámica piezoeléctrico es una clase de elemento piezoeléctrico que se puede convertir entre la energía eléctrica y la energía mecánica. La aplicación de una fuerza al de cerámica piezoeléctrico hará que produce voltaje, y este proceso es el efecto piezoeléctrico positivo. Aplicando un voltaje a las causas de cerámica piezoeléctricas él para vibrar, un proceso conocido como el efecto piezoeléctrico inverso. Y el transductor ultrasónico se hace usando este efecto piezoeléctrico.
Materiales piezoeléctricos de discos de cerámica piezoeléctricos: PZT4, PZT5, PZT8, u otros materiales piezoeléctricos requeridos.
Los anillos de cerámica piezoeléctricos Pzt8 se pueden también modificar para requisitos particulares, si usted necesita otros tamaños de anillos de cerámica piezoeléctricos, no dude en para entrarnos en contacto con.
Características:
* buena estabilidad
* alta sensibilidad
* de pocas calorías
* alta eficacia de la vibración
Antes del envío, probamos siempre cada disco de cerámica uno por uno para asegurarnos de que puede pasar el control de calidad, y cada disco de cerámica tiene su informe de prueba.

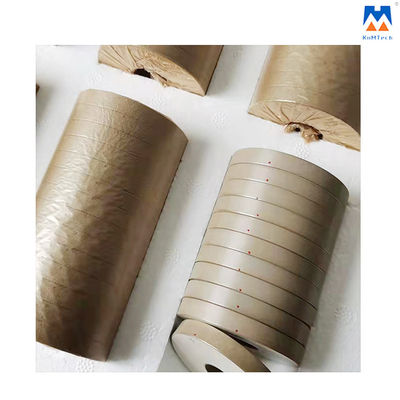

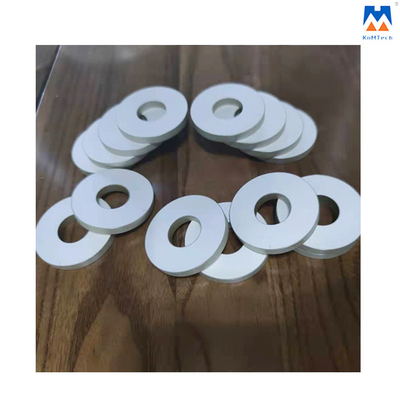

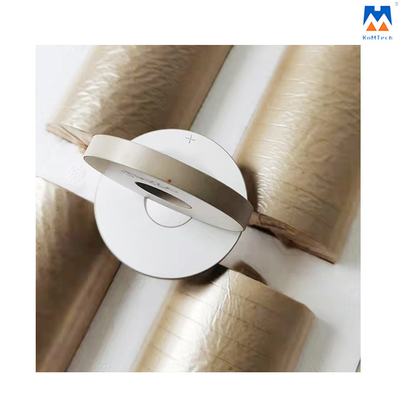

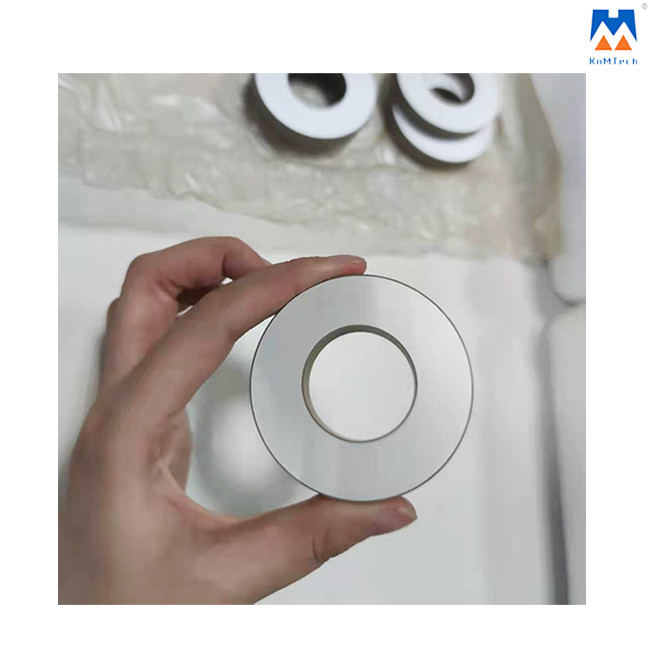

Fotos detalladas:
