Datos del producto:
|
| Nombre de producto: | Anillo de cerámica piezoeléctrico | Dimensión: | 50*20*5 |
|---|---|---|---|
| Grueso: | 5m m | Peso (1 paquete): | 7.5KG |
| Pedazos de un paquete: | 108 pedazos | Sensibilidad: | Alto |
| Uso: | discos de cerámica para el convertidor de la soldadura ultrasónica | Dimensión del paquete: | 30*30*26 cm |
| Resaltar: | Anillo de cerámica piezoeléctrico del grueso 5m m,Anillo de cerámica piezoeléctrico de la alta sensibilidad,Anillo de cerámica piezoeléctrico del grueso 5m m |
||
Anillo de cerámica piezoeléctrico de Rsp50 Pzt8 50*20*5 para el transductor ultrasónico 20KHz
Los materiales piezoeléctricos de la cerámica (PZT) se categorizan como cerámica funcional. En sensores, permiten convertir fuerzas, y presiones en señales eléctricas, y en transductores y actuadores ultrasónicos convierten voltajes eléctricos en vibraciones o deformaciones ultrasónicas de la cerámica piezoeléctrica ultrasónica. Los materiales piezoeléctricos de la cerámica son clasificados según su composición química por una parte, y por las condiciones específicas del uso en la otra.
Materiales piezoeléctricos de discos de cerámica piezoeléctricos: PZT4, PZT5, PZT8, u otros materiales piezoeléctricos requeridos.
Los anillos de cerámica piezoeléctricos Pzt8 se pueden también modificar para requisitos particulares, si usted necesita otros tamaños de anillos de cerámica piezoeléctricos, no dude en para entrarnos en contacto con.
Parámetros técnicos:
| Nombre de producto | Discos de cerámica piezoeléctricos PZT8 |
| Capacitancia | ±2950 |
| Dimensión externa | 50m m |
| Dimensión interna | 20m m |
| Grueso | 5m m |
| Sensibilidad | Alto |
| Peso (1 paquete) | 7.5kg |
| Pedazos de un paquete | 108 pedazos |
| Medio de medición | Sólido |
| Uso | discos de cerámica para el convertidor de la soldadura ultrasónica |
Otros modelos están disponibles:
| Modelo | ¿Capacitancia? | Pérdida | Frecuencia resonante | Factores de acoplamiento | Factor de calidad mecánico |
| CT (PF) | tgδ (%) | Fs (kilociclo) | KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modelo | ¿Capacitancia? | Pérdida | Frecuencia resonante | Factores de acoplamiento | Factor de calidad mecánico |
| CT (PF) | tgδ (%) | Fs (kilociclo) | KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Características:
* buena estabilidad
* alta sensibilidad
* de pocas calorías
* alta eficacia de la vibración
Un cierto uso de cerámica piezoeléctrico:
1. transductor de la limpieza ultrasónica
2. transductor de la soldadura ultrasónica
3. transductor ultrasónico de la belleza
4. transductor subacuático ultrasónico
5. transucer sumergible ultrasónico
6. transductor que defiende ultrasónico
7. transductor que corta ultrasónico
8. transductor ultrasónico de la atomización
9. emulsor ultrasónico
Si usted necesita otros tamaños de discos de cerámica piezoeléctricos, no dude en entrarnos en contacto con.

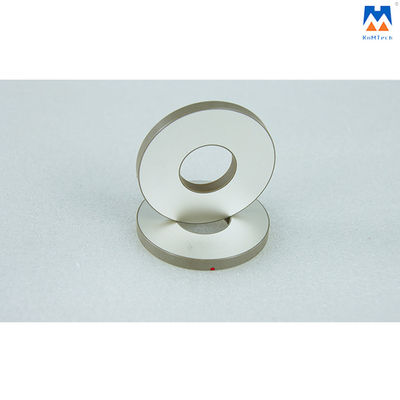

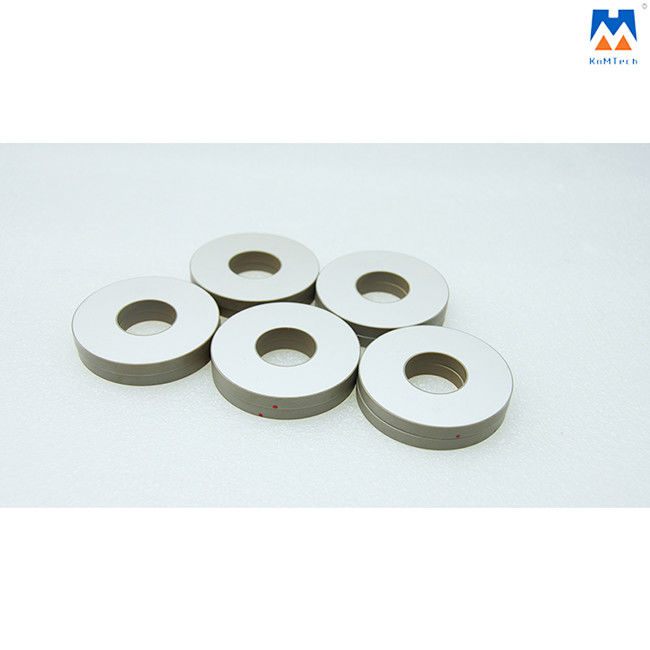

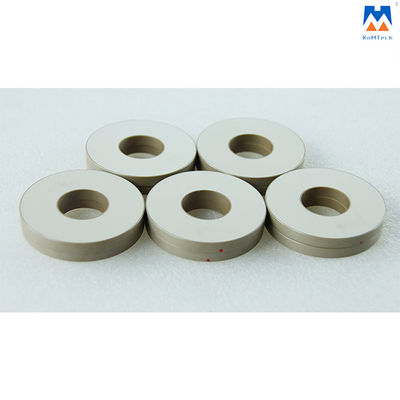

Fotos detalladas:
