Datos del producto:
|
| nombre de producto: | Soldadora del alambre de metal del filamento | Frecuencia: | 20KHz |
|---|---|---|---|
| Poder: | 4000W | Tamaño de HMI: | pantalla táctil colorida de 10,1 pulgadas |
| Voltaje: | 230V 3PNE, el ±10%; 50-60 herzios | carrera del cilindro (mm): | Φ100 * 50 mm |
| Control de presión de aire: | Válvulas proporcionales | Solicitud: | metal que suelda con autógena, soldador de cobre |
| Resaltar: | soldador del cobre 4000W,Soldador de cobre ultrasónico,soldadora ultrasónica del metal 230V |
||

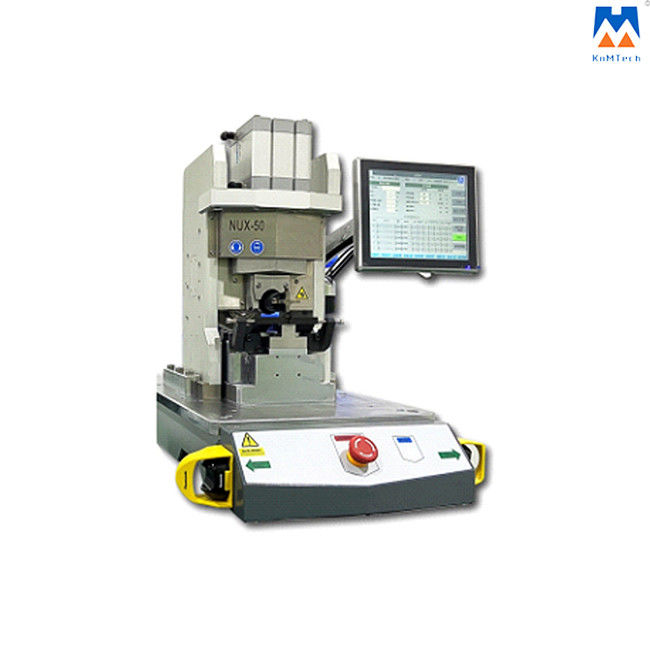

Soldador ultrasónico neumático del metal de la industria del automóvil 130kg 4000W
Prensa de la soldadura ultrasónica:
el fuselaje de los *Alcoa 7075 series de la aviación de aluminio del material de alta intensidad de la aleación, equipo con el uso de intensidad alta, flexible del organismo aeroespacial;
el *Four fija de sobrecargar el tipo cursor del carril de guía, alta precisión de la repetición, funcionamiento suavemente
El cilindro *Germany de la impulsión de Festo, los componentes neumáticos de Japón SMC, el trabajo rápido, y la respuesta estable y la presión máxima de soldadura pueden alcanzar 5000 N
El sistema linear de alta precisión del codificador de Baumer del *Switzerland, la exactitud de la posición puede alcanzar 0.01m m
el sistema del sensor de la presión de la precisión del *High, la exactitud de trabajo puede alcanzar 1N
distancia de la supervisión de la reacción del *real-time y datos de la presión en el proceso de soldadura
el sistema de la resonancia del *Triplet puede girar en el fuselaje 360 grados
sistema el comenzar fotoeléctrico sin contacto de la dos-mano de la inducción del límite mecánico del movimiento del *Precision, seguro utilizar
Sistema de tacto:
* interfaz interactivo del tacto del color de 10,1 pulgadas
* el microprocesador multifilar del sistema, respuesta de sistema es más rápido
* se adoptan el potentes SIENTAN el sistema de control estupendo-inteligente
* 3 clases de modo ultrasónico del disparador y 6 clases de modo de soldadura para cubrir las necesidades de clientes
* 6 clases de la salida de soldadura de la curva del esquema del control de calidad y de 2 datos
* puede almacenar 99 sistemas de planes de la soldadura del producto y decenas de miles de sistemas de datos de salida la soldadura
* tiene la función de la transmisión de la red de los datos de salida de soldadura, que se pueden conectar con el sistema del cliente MES para proporcionar la gestión del proceso de la calidad y la función de soldadura inteligentes de la rastreabilidad
Sistema ultrasónico:
* frecuencia: poder 20KHz: 4000W
* Alemania importó la frecuencia automática digital que perseguía el generador ultrasónico
* con la función automática de la remuneración de la amplitud, salida de poder estable, una calidad de soldadura más confiable
* frecuencia de la pantalla en tiempo real del LED y exhibición de soldadura del poder
* proporcione la alarma anormal: frecuencia anormal, corriente demasiado grande, poder de la sobrecarga, también temperatura alta, etc.

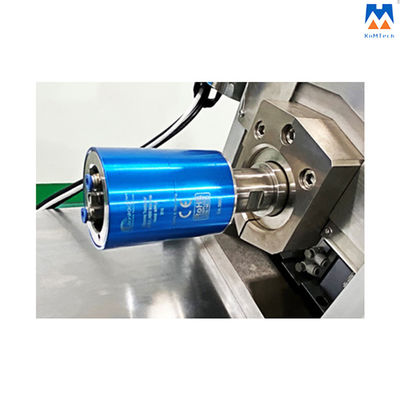

* transductor ultrasónico importado de Alemania, valor de la amplitud de P a de P hasta 20 micrones
* el transductor y el modulador de la amplitud hecho del material de la aleación del titanio es fáciles de desmontar y no fácil dañar. El diverso aumento del modulador de la amplitud es opcional
* puede proporcionar servicio largo de la garantía de calidad
Sistema de control:
* módulo de control de Alemania Beckhoff Fieldbus, exacto y estable
* el módulo de control proporcional neumático japonés integrado de la válvula de SMC, control numérico inteligente de la presión de soldadura, asegura la estabilidad del control de la precisión de la presión
* realice la misma tecnología de soldadura de muchas secciones de soldadura de la presión
* función del arma de la exploración del reconocimiento del código de barras de la multi-marca de la ayuda
* transmisión de datos de la red RS485 RS232 del estado de la ayuda
* función de acceso de datos USB de la ayuda
* módulo de control personal de la conexión directa de la PC de la ayuda
* con 2 en hacia fuera la extensión del puerto de salida 2
* el espacio de almacenamiento interno del dispositivo es 16G
Accesorio de soldadura:
* diseñe cada sistema del accesorio de soldadura independientemente según aspecto del producto del cliente y requisitos de soldadura
* los materiales ultrasónicos de la cabeza soldadora se hacen del acero del polvo importado de Europa y de América. Después del tratamiento térmico, la dureza puede alcanzar 62~63 grados. Tiene una alta dureza de desgaste-resistencia y una alta dureza de modo que la cabeza soldadora pueda tener una vida de servicio más larga
* cada cabeza soldadora es analizada por el software de simulación para asegurar el mejor plan de la producción
* frecuencia central de la cabeza soldadora: 19950±100Hz
* el apagón de la cabeza soldadora es menos que 200W
* la base de soldadura del yunque se hace del acero del molde importado de Japón, que garantiza completamente su vida de servicio
Especificaciones técnicas:
| Generador ultrasónico | |
| Interfaz de HMI | pantalla táctil colorida 10.1-inch |
| Sistema de control del movimiento | control neumático |
| Frecuencia (kilociclos) | 20KHz |
| Poder (W) | 4000W |
| Ajuste de la frecuencia | Seguimiento automático inteligente de la frecuencia |
| Codificador linear | Indicador digital |
| Exactitud de la posición (milímetros) | ± 0.02m m de la precisión |
| movimiento del cilindro (milímetros) | Φ100*50mm |
| Control de presión de aire | Válvulas proporcionales |
| Alarma del generador | de temperatura del poder de la anomalía/de la sobreintensidad de corriente/de la sobrecarga de la frecuencia exceso |
| Humedad relativa | 30%-90% sin la condensación |
| Temperatura de la operación | 5°C a +55°C |
| Fuente de aire | El aire comprimido debe ser limpio, seco, y lubricante libremente |
| Voltaje (V) | 230V 3PNE, el ±10%; 50-60 herzios |
| Dimensión (L*W*H) milímetro | 560*612*750 milímetro |
| Peso (kilogramos) | sobre 130kg |
| Regulador | |
| Sistema de control | SIT Intelligent Control System |
| Lengua (icono) | Chino/japonés/inglés/coreano |
| Max Air Pressure (mpa) | 0.8mpa |
| Tiempos de Max Welding | 5S |
| Unidad de tamaño | mm/in |
| Unidad de fuerza | Mpa/barra/PSI/Kpa |
| Método del disparador | tiempo/presión/posición |
| Método de soldadura | modo del tiempo/posición relativa/modo absoluto de la posición/de la energía/poder máximo/presión máxima |
| Rango de potencia (W) | ≤4000W |
| Tiempos de Max Welding | 5S |
| Control de amplitud | Solo período de amplitud/de amplitud dividida en segmentos |
| Control de calidad | tiempo/posición relativa/posición/energía/poder absolutos |
| Curva de soldadura | 3 grupos |
| Método de funcionamiento del aire | estándar/gradual |
| Gama de presión de aire (mpa) | 0.05mpa≤0.8mpa |
| Max Pressure (n) | 5000N |
| Gestión del parámetro | 99 grupos |
Características:
* cuerpo de soldadura de la estructura fuerte
* componentes importados de la base de soldadura ultrasónica
* sistema de control avanzado del soporte físico y del software
* más de 10 años de equipo técnico de soldadura de la experiencia del metal ultrasónico
* soporte técnico de las jefaturas de Alemania
* diseño y producción profesionales del accesorio
* horas 7*24 del equipo nacional del servicio post-venta
* funcionamiento costado completo ultraalto
Fotos detalladas:
