Datos del producto:
|
| Nombre de producto: | Analizador ultrasónico de la impedancia del elemento | Dimensión: | 24cm*14cm* (parte posterior el 10cm del frente los 5cm) |
|---|---|---|---|
| Peso: | 1,95 kg | Fuente de alimentación: | AC220V-250V |
| Poder: | 30W | Palabra clave: | Ultrasónico analice |
| Servicio post-venta proporcionado: | Soporte técnico video, ayuda en línea | Uso: | La impedancia ultrasónica analiza |
| Resaltar: | Analizador ultrasónico de la impedancia del elemento,analizador ultrasónico del elemento 30W,analizador ultrasónico piezoeléctrico del elemento |
||
El analizador ultrasónico del elemento se utiliza para la detección de dispositivos ultrasónicos piezoeléctricos y de soluciones integradas del equipo. Para un dispositivo piezoeléctrico, si no hay otra resonancia en una frecuencia lejos de cierta frecuencia resonante, el dispositivo piezoeléctrico se puede aproximar como sistema amontonado cerca de la frecuencia resonante, y sus circuitos del símbolo y equivalentes se muestran en la figura de la parte inferior izquierda:
Características:
1. El tamaño es solamente 24cm*14cm* (el 10cm después de los primeros 5cm), y el peso es solamente 1.95kg.
El analizador ultrasónico más portátil de la impedancia del mundo.
2. La pantalla táctil de gran tamaño, ningún botón físico es necesaria exhibir todos los parámetros y gráficos al mismo tiempo, que es más intuitivo.
3. La velocidad ultrarrápida de la prueba, una prueba de 1000 puntos tarda solamente 5 segundos.
4. Puede también ser conectado con un ordenador, y el software es totalmente compatible con PV70A/80A.
5. La frecuencia máxima de la prueba está hasta 5MHz.
6. El único botón físico en el instrumento es también una función del “comienzo”, situada en la parte posterior del tablero de instrumentos
Introducción de los gráficos:
La exhibición del defecto de sistema es “gráfico de círculo de la entrada” + “gráfico logarítmico”;
gráfico de círculo de la entrada: La trayectoria de la entrada en función de la frecuencia exhibida en coordenadas polares.
gráfico logarítmico: La línea roja es la curva logarítmica de la amplitud de la impedancia y la línea azul es la curva de la fase de la impedancia.
Introducción de los parámetros:
1. frecuencia resonante Fs: La frecuencia resonante de la rama de la serie en el circuito equivalente del vibrador piezoeléctrico, en el cual la impedancia del vibrador piezoeléctrico es mínima.
2. conductancia máxima Gmax: La parte real del valor de la entrada del vibrador piezoeléctrico en la resonancia es la parte real de la entrada en el Fs.
3. puntos F1 y F2 de la media potencia: La parte real de la entrada es igual a la frecuencia en Gmax/2, y hay dos tales frecuencias, F2 si es mayor que el Fs y F1 si menos que el Fs
4. El punto de congelación inverso de la frecuencia de la resonancia: La frecuencia resonante de una rama paralela de un vibrador piezoeléctrico en el cual el vibrador piezoeléctrico tiene la impedancia más grande
5. capacitancia libre CT: Capacitancia de dispositivos piezoeléctricos en la frecuencia 1kHz. Este valor es constante con el valor medido del puente digital de la electricidad.

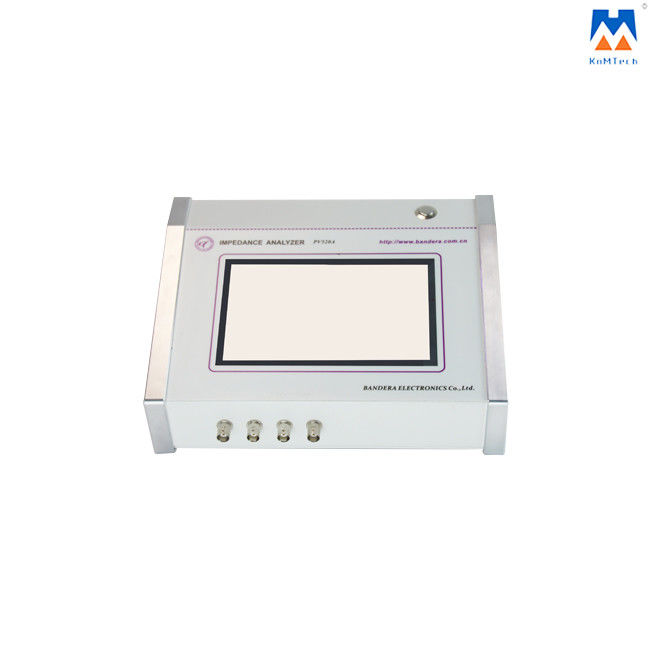

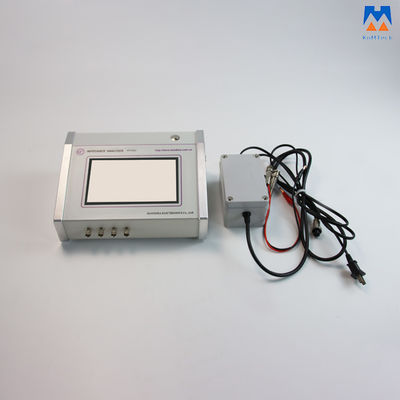

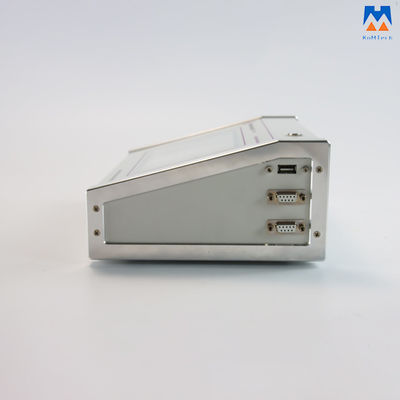

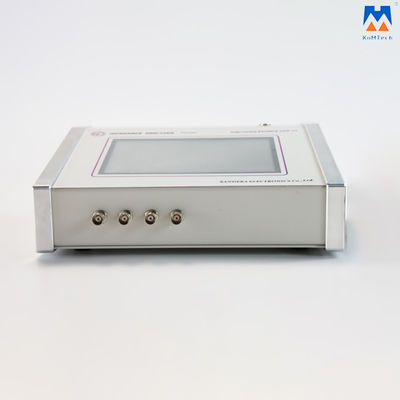

Fotos detalladas:
