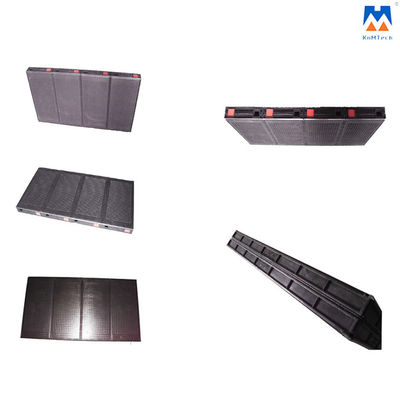

Esta máquina se diseña para unirse a las dos partes del tablero del filtro de aire con método de calefacción eléctrico de la placa caliente. Es controlada hidráulico para el movimiento de soldadura clasificado grande de la placa del filtro de aire.

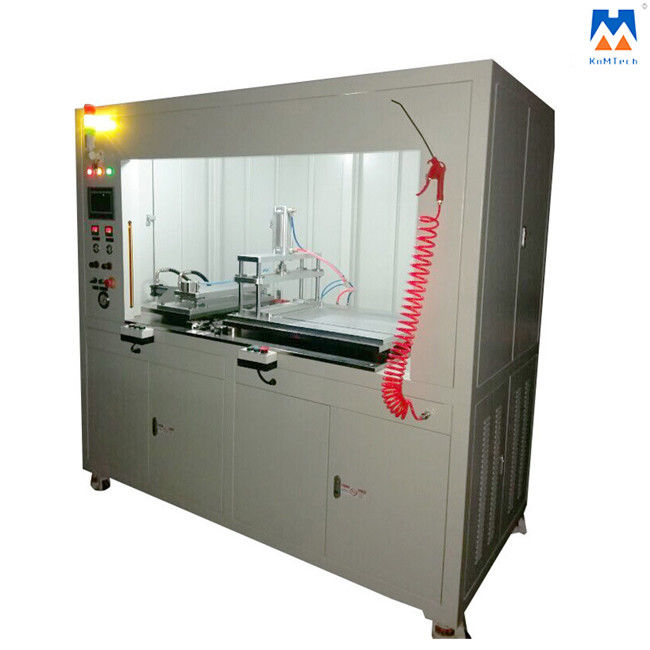

Bosquejo de la máquina:
Manera de soldadura: Soldadura basada horizontalmente en las estructuras de la parte
Impulsión de soldadura: Hidráulico
Principio de la operación:
La operación de soldadura del conjunto es hecha por la placa caliente del control inteligente. La placa caliente está entre las dos piezas. Cuando entran en contacto con la placa caliente, las superficies de la pieza comienzan a derretir.
Después del tiempo de calentamiento determinado, derriten y son en enlace con la presión externa con la vuelta de la placa caliente. Después del tiempo del enfriamiento y de ocupación, el proceso de soldadura ha terminado.
Diseño de la estructura:
Estructura de la máquina
Dimensión de la máquina (L) 1200× (W) 800× (H) 1500 (milímetros) (para la referencia)
Es construcción soldada con autógena de acero de calidad superior.
Su color se rocía por a los requisitos de cliente.
Unidad caliente del molde
Es placa caliente consistida en, moldes calientes, tubos de calefacción, termopar y tenedor de la placa caliente.
El principio del trabajo es una elevación de arriba a abajo.
La unidad del molde es a la izquierda e a la derecha consistidos en moldes calientes y tenedor estándar. Son conectados por los tornillos de ajuste fino. Los moldes calientes son aleación de cobre o de aluminio.
Unidad del modelado en frío
La unidad del modelado en frío es cilindro hidráulico consistido en, guía recta y los tenedores de arriba a abajo del molde
Piezas del ensamblado principal:
Elementos de control electrónicos
| S/N |
Nombre de parte |
Marca de la parte |
| 1 |
PLC |
Siemens |
| 2 |
Pantalla táctil 5,7 |
Siemens |
| 3 |
contactos |
Siemens |
| 4 |
Regulador de temperatura |
Omron |
| 5 |
Cortinas de seguridad |
Sensor de Shangai |
| 6 |
retransmisión |
Weldmuller (marca alemana) |
| 7 |
Interruptor del botón |
Izumi |
| 8 |
Retransmisión de estado sólido |
Shimanden |
Piezas de la impulsión
| S/N |
Nombre de parte |
Marca de la parte |
| 1 |
Cilindro |
Festo |
| 2 |
Válvula electromagnética |
Festo |
| 3 |
Taza del filtro |
Festo |
Piezas hidráulicas
| S/N |
Nombre de parte |
Marca de la parte |
| 2 |
Surtidor de gasolina |
YuciYuken |
| 3 |
Motor |
YuciYuken |
| 4 |
Cilindro hidráulico |
YuciYuken |
| 5 |
Válvula electromagnética |
YuciYuken |
| 6 |
Válvula de la inundación |
YuciYuken |
| 7 |
Válvula de regla de la velocidad |
YuciYuken |
| 8 |
Válvula unidireccional para el control hidráulico |
YuciYuken |
| 9 |
Válvula unidireccional |
YuciYuken |
| 10 |
Refrigerador |
YuciYuken |
| 11 |
Colocaciones hidráulicas |
SKON |
| 13 |
El tanque de aceite |
KNM |
Piezas de la transmisión
| S/N |
Nombre de parte |
Marca de la parte |
| 1 |
Guider linear |
Hiwin |
| 2 |
Bloque linear |
Hiwin |
| 3 |
Transporte linear |
Hiwin |
| 4 |
Barra de guía |
Hiwin |
Piezas del molde
| S/N |
Nombre de parte |
Material |
Unidad de proceso |
| 1 |
tenedor del molde |
acero 45# |
KNM |
| 2 |
modelado en frío |
6061 de aluminio |
KNM |
| 3 |
molde caliente |
H13 de acero |
KNM |
| 4 |
La barra de guía, cubierta de la guía, para límite |
Acero del molde |
KNM |
Piezas mecánicas
| S/N |
Nombre de parte |
Marca de la parte |
| 1 |
Unidad central |
Tubo cuadrado de acero de calidad superior hecho en China |
| 2 |
cubierta |
hojas en frío de clase superior |
| 3 |
Piezas favorables |
El acero de alta calidad hizo en China |
| 4 |
piezas del movimiento |
El acero de alta calidad hizo en China |
Parámetros de la máquina
| Dimensión: |
(L) 1200× (W) 800× (H) 1500 (MILÍMETRO) |
| Peso: |
950kg |
| Poder de la máquina: |
10KW |
| Presión: |
380V 50/60HZ 3-Phrase |
| Flujo de la presión de aire: |
110L/MIN |
| Piezas eléctricas: |
PLC y pantalla táctil en chino |
Máquina Fuction:
1. Tiempo de calentamiento: generalmente calentando hasta la temperatura 230ºC de la fabricación en el plazo de 30 minutos. La temperatura de la placa caliente puede ser ±5ºC controlado.
2. La superficie caliente del molde es Teflon rociado. La temperatura del trabajo es 230ºC. La cacerola de la vida es 30 mil veces.
3. Capacidad de la máquina: 24 horas al día. 40seconds/pcs
4. Los moldes se pueden ajustar según los productos.
5. Protección de la operación: botón que comienza izquierdo y derecho. La ventana de la operación se equipa de las cortinas de seguridad.
6. La base tiene un cojín llano que pueda ser ajustado.
7. Hay una salida de aire entre el lado derecho y el lado superior. Y la salida de aire se equipa de un extractor que conecta el sistema del limpiador de la fábrica.
FAQ:
¿1.What es su MOQ?
Generalmente, no limitamos un MOQ para la prueba, apenas para decidir el QTY por ti mismo.
2. ¿Cómo sobre su plazo de expedición?
45-60 días del trabajo desde la confirmación de la orden.
3. ¿Cuál es la garantía de sus productos?
Garantía de un año con ningunos daño humano.
En esta fábrica del período, responsable de repararla gratis o la fábrica enviará las nuevas piezas al cliente en vez de las piezas quebradas gratis. Después de tiempo de la garantía, la fábrica reparará para fijarla o para enviar las nuevas piezas en el precio costo.
4. ¿Cómo puedo conseguir su precio y catálogo?
Por favor email nosotros o llamarnos para dar su información de contacto (su nombre, dirección de correo electrónico, nombre de compañía, y página web)
5. ¿Podemos agente sus productos en nuestro país o ciudad?
Por supuesto. Estamos buscando un único agente en el país que tienen el dispuesto a cooperar con nosotros para un término largo del negocio.
6. ¿Cómo sobre el pago?
100%T/T por adelantado para las pequeñas órdenes; El 50%T/Tpor adelantadocomodepósito; El50%T/Tpagadoantesdelenvío.
7. ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la muestra y no está libre.
8. ¿podría usted hacerlo según nuestros requisitos especiales?
Por supuesto, podemos hacer. Por favor díganos su idea o su uso.
9. ¿Cómo sobre la calidad?
Hemos exportado a muchos otros clientes de todas partes del mundo, la reacción somos buenos, las filas primeras de la calidad en nuestra compañía.
